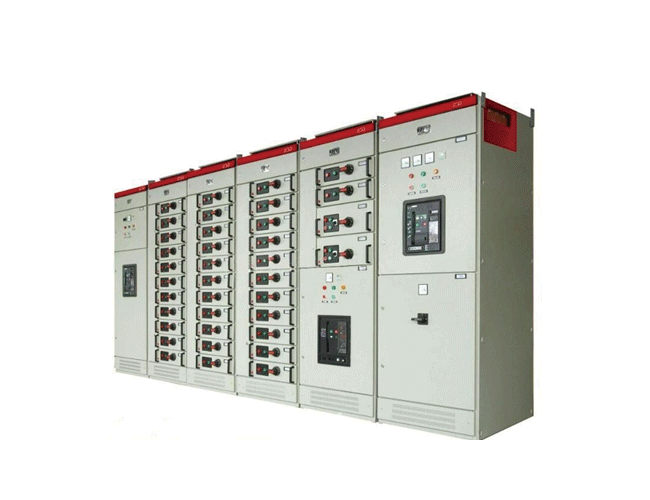

GCS-Typ niederspannungsausnehmbare Schaltgeräte

• Kompakte Struktur: kleinerer Raum bietet Platz für mehr Funktionseinheiten Starke Universalität der Komponenten und flexible Montage.

• Standardmoduldesign: Es gibt fünf Standardeinheiten der Größenserie, und Benutzer können sie entsprechend ihrem Bedarf wählen und montieren .

• Hohe technische Leistung: Der Nennzustandstrom der vertikalen Stromschiene des MCC-Schranks beträgt 80kA, und die horizontale Stromschiene nimmt ein gegenstehendes Layout an, das einem Spitzenstrom von 176kA standhalten kann und das heutige internationale Niveau erreicht..

• Die Trennung zwischen Funktionseinheiten und Fächern ist klar, zuverlässig und beeinträchtigt nicht den Betrieb anderer Einheiten aufgrund des Ausfalls einer Einheit, so dass der lokale Fehler minimiert wird.

GCS-Typ niederspannungsausnehmbare Schaltgeräte: Produkteinleitung Video Showcase Versicherungsseite Testen und Zertifizieren Produktparameter Anwendungsfälle

Produkteinführung

GCS-Typ Niederspannungs-abnehmbare Schaltgeräte ist ein kompletter Satz von Geräten für Energieverteilung, Steuerung und Schutz in Energiesystemen verwendet, weit verbreitet in Kraftwerken, Unterstationen, Industrie- und Bergbauunternehmen, Hochhäusern, Handelszentren und anderen Orten. Es eignet sich für Verteilungssysteme mit AC 50Hz oder 60Hz, Nennspannung von 660V und unter und Nennstrom von 6300A und unter, hauptsächlich für Energieverteilung, Steuerung und Schutz verwendet.

Anwendung

: Stromverteilungszentrum (PC)
Verwendet für die Verteilung und Steuerung von elektrischer Energie, die Funktionen des Energieempfangs, der Zufuhr, der Reaktivleistungskompensation usw. im Energiesystem erfüllen.

: Motorsteuerungszentrum (MCC)
Wird zur zentralen Steuerung von Elektromotoren verwendet, um den Start, den Stopp, den Schutz und die Überwachung von Elektromotoren zu realisieren.

: Beleuchtungsverteilung
Geeignet für Beleuchtungsverteilungssysteme in Handelszentren, Hochhäusern und anderen Orten.

: Hohe Zuverlässigkeit
Hohe Brechkapazität, gute dynamische und thermische Stabilität und hohes Schutzniveau.
Die Schrankstruktur ist kompakt, mit hoher mechanischer Festigkeit und starker Schlagbeständigkeit.

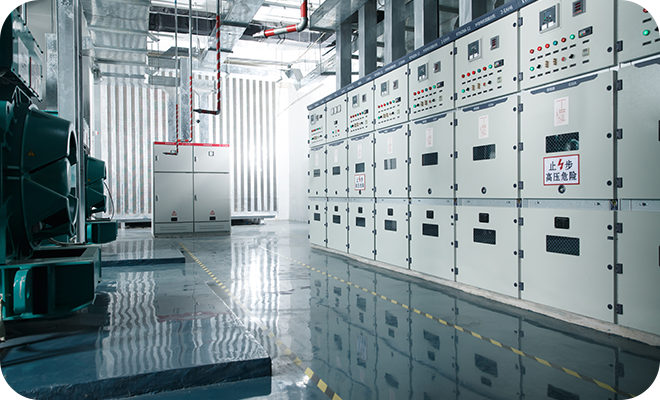

: Flexibilität
Modulares Design, flexible Installation und kann frei kombiniert werden.
Die Schubladeneinheit ist kompakt und kann ein hochdichtes Layout erreichen.

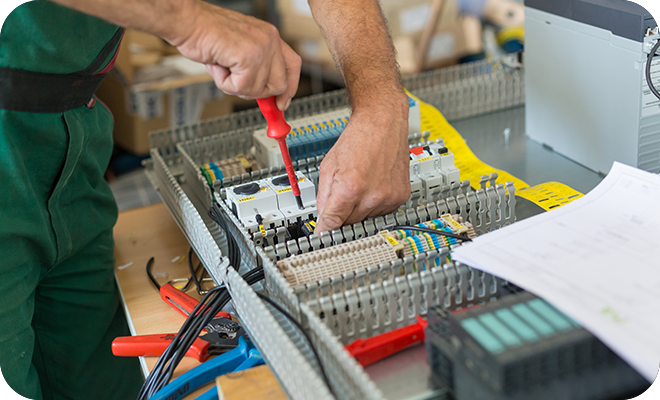

: Sicherheit
Die Schublade und der Schalter sind mit mechanischen Verriegelungsvorrichtungen ausgestattet, um einen sicheren Betrieb zu gewährleisten.
Der Schrank nimmt eine isolierte Konstruktion an, um die Verbreitung von Unfällen zu verhindern.

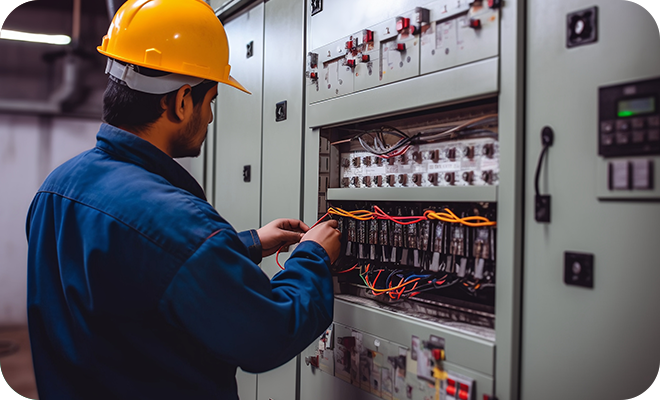

: Wartbar
Das Design der Schubladeneinheit ist einfach zu warten und zu ersetzen.
Der Schrank nimmt eine montierte Struktur an, die für die Installation und Wartung vor Ort bequem ist.

Parameter

Artikel		Einheit	Technische Parameter
Nennliche Isolationsspannung		V	AC	690（1000）
Nennspannung	Haupt- und Hilfsschaltung	V	AC	400（690）
		V	AC	380、220
		V	DC	220、110
Nennpulsspannung widerstehen		Kv	8
Überspannungspegel			III
Verschmutzungsklasse			3
Bewertete Frequenz		Hz	50(60)
Nennstrom der horizontalen Busbar		Ein	Das heißt< 5000
Nennstrom der vertikalen Busbar		Ein	1000
Bewerteter Spitzenstrom (0,1 s)		KA	Vertikal 105	horizontal 176
Bewertete Kurzzeit widerstehen Strom (1s)		KA	Vertikal 80	horizontal 100
