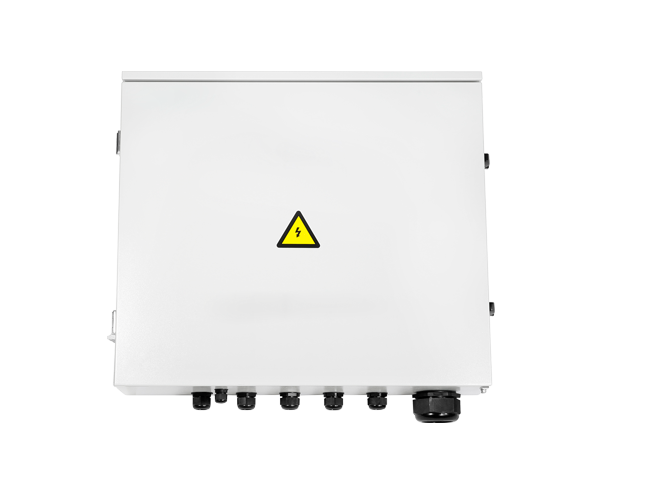

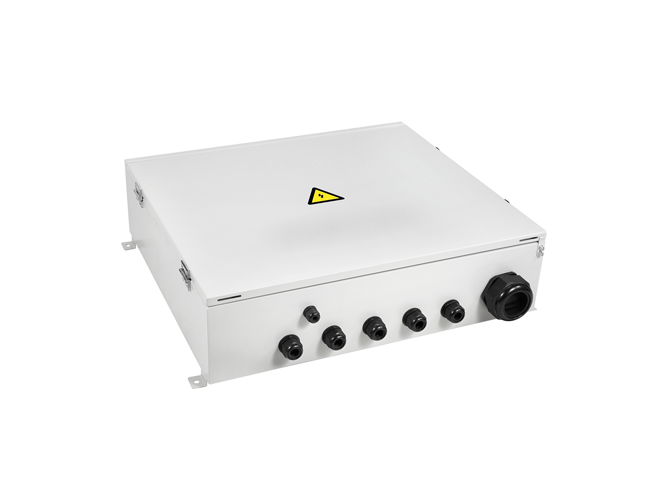

AC Combiner Box

•Breite Spannungsanpassbarkeit

•Hohes Schutzniveau

•Mehrere Schutzfunktionen

•Intelligente Überwachung und Kommunikation

•Leicht und einfach zu installieren

Produkteinführung

Die Wechselstromkombinatorbox ist ein wichtiger Bestandteil des Photovoltaik-Stromerzeugungssystems, das zwischen der Wechselstromausgangsseite des Wechselrichters und dem Netzanschlusspunkt oder der Last installiert ist. Es wird hauptsächlich verwendet, um die Ausgangsströme mehrerer Wechselrichter zu konvergieren, während die Wechselrichter vor Schäden auf der Wechselstromnetzseite oder der Lastseite geschützt werden.

Anwendung

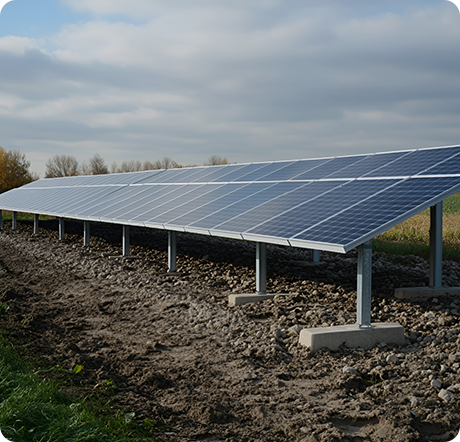

: Verteilte Photovoltaik-Stromerzeugung
Weit verbreitet in Dachphotovoltaik-Projekten in Industrieparks, Gewerbegebäuden und Wohngebieten, um Kabelverbrauch und Leitungsverluste zu reduzieren.

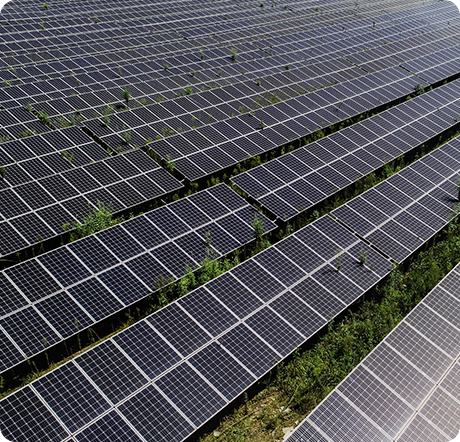

: Großes zentralisiertes Photovoltaik-Kraftwerk
Verwendet, um den Ausgangsstrom mehrerer Wechselrichter für die anschließende Verstärkung und Netzanschluss zu konzentrieren.

: Energiespeicher
Gewährleisten Sie den sicheren Betrieb des Energiespeichersystems bei der AC-Ausgangskonvergenz des Energiespeicherrichters.

: Windkraftanlage
In kleinen Windkraftprojekten wird es verwendet, um die Wechselstromleistung mehrerer Generatoren zu konvergieren.

: Breite Spannungsanpassbarkeit
Geeignet für Wechselrichter mit unterschiedlichen Spannungsstufen von AC400V bis AC690V.

: Hohes Schutzniveau
Die Schutzstufe ist IP65, die den Anforderungen für die Innen- und Außeninstallation entspricht und Eigenschaften wie wasserdicht, staubdicht, UV-beständig und Salzspraykorrosionsbeständig hat.

: Mehrere Schutzfunktionen

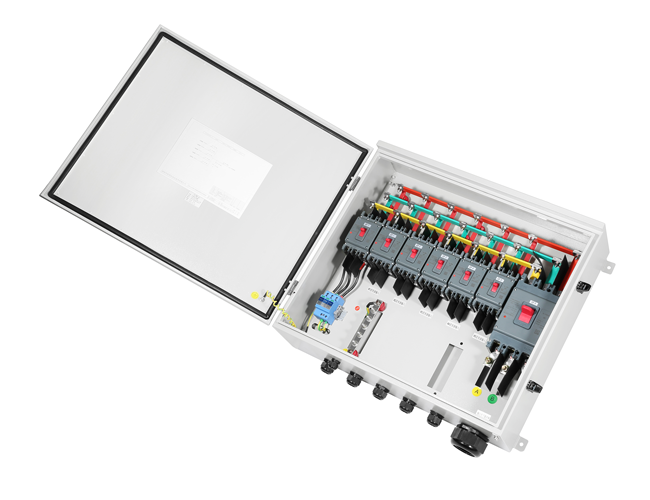

Ausgestattet mit Blitzschutzmodulen der zweiten oder vierten Stufe, die Vollmodusschutz bieten. Sowohl Eingang als auch Ausgang verwenden Schalter, die schnell Fehlerströme abschneiden und den Wechselrichter schützen können.

: Intelligente Überwachung und Kommunikation
Optionale intelligente Überwachungsinstrumente können verwendet werden, um Signale wie Systemspannung, Strom, Leistung und elektrische Energie zu überwachen. Ausgestattet mit RS485-Kommunikationsschnittstelle, die ModBus RTU-Protokoll für die Fernüberwachung unterstützt.

Parameter

Produkt Modell	PowerSA-SUNac4	PowerSA-SUNac6	PowerSA-SUNac8
Eingabezeichen	4	6	8
Höchste Spannung	AC690V
Eingangsstrom	0 ~ 100A
Höchster Ausgangsstrom	250A	400A	630A
Nennspannung Ein	480VAC
Spannungsschutzniveau nach oben	≤3.2kV
Nominale Durchflusskapazität In (8/20μs)	20kA (auswählbar)
Max Durchflusskapazität Imax (8/20μs)	40kA (wählbar)
Reaktionszeit	≤25ns
Temperatur & Luftfeuchtigkeit	Working Tem:-40~+85℃ ; Feuchtigkeit 95% (kein Frost, kein korrosives Gas)
Höhe	≤4000m
I/O-Schalter	Schaltschalter
Überspannung Schutz	Standard
Schrankmaterial	Heißverzinkter Stahl / Edelstahl / kaltgewalzter Stahl / Technik Kunststoff
Schrank IP-Klasse	IP65
Kabelverbinder IP-Klasse	IP66
Volumen	750mm × 600mm × 220mm
