Produkteinführung

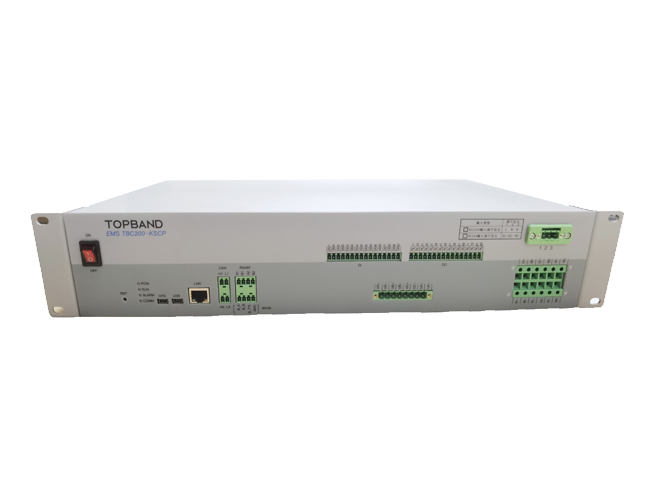

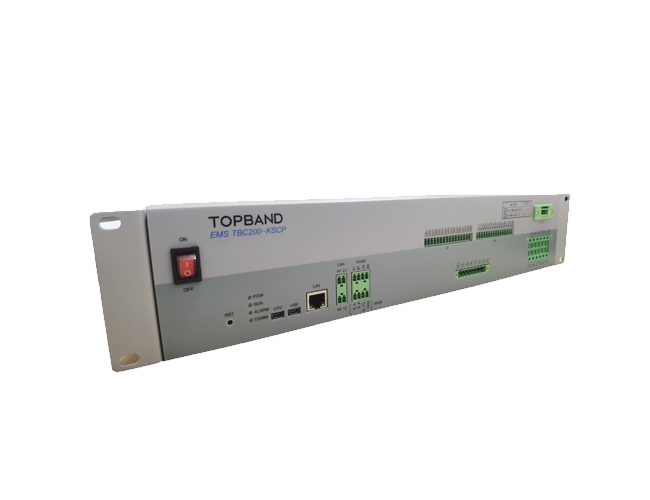

Der Energiespeicherkoordinationsregler ist das Kernsteuergerät im Energiespeichersystem, das hauptsächlich verwendet wird, um den Betrieb mehrerer Energiespeicherrichter (PCS) im Energiespeicherkraftwerk zu koordinieren, eine schnelle Leistungsreaktion, Frequenz- und Spannungsregelung zu erreichen und den stabilen Betrieb des Energiespeichersystems und des Stromnetzes zu gewährleisten.

Anwendung

: Großskaliges Energiespeicherkraftwerk
PMS wird in unabhängigen Energiespeicherkraftwerken und neuen Energiespeicherstationen weit verbreitet und unterstützt Funktionen wie Primärfrequenzregelung und dynamische Reaktivleistungsregelung.

: Frequenz- und Spannungsregelung des Stromnetzes
PMS bietet Frequenz- und Spannungsregelungsdienstleistungen an das Stromnetz, indem es das Energiespeichersystem koordiniert und steuert und die Stabilität und Zuverlässigkeit des Stromnetzes verbessert.

: Mikronetz und verteilte Energie
PMS kann zur Koordinationssteuerung der Energiespeicherung in Mikronetzen verwendet werden, um die Interaktion der Quellennetzlastspeicherung zu erreichen und die Energieplanung zu optimieren.

: Schnelle Leistungssteuerung
PMS kann die Spannung, Frequenz und Leistung des Stromnetzes in Echtzeit überwachen, die Lade- und Entladungsleistung des Energiespeichersystems schnell entsprechend der Nachfrage des Stromnetzes anpassen und eine dynamische Reaktion auf Millisekundenebene erreichen.

: Multi PCS koordinierte Steuerung
PMS kann mehrere Energiespeicherrichter auf einheitliche Weise koordinieren und steuern und Funktionen wie Primärfrequenzregelung, dynamische Reaktivleistungsregelung, Trägheitsstützung usw. unterstützen, um die Gesamtleistung des Energiespeicherkraftwerks zu optimieren.

: Kommunikations- und Protokollunterstützung
PMS unterstützt mehrere Kommunikationsprotokolle (wie IEC61850, Modbus TCP/RTU, GOOSE usw.) und kann nahtlos mit Geräten wie EMS (Energy Management System), PCS, BMS (Battery Management System) usw. integriert werden.

: Sicherheit und Zuverlässigkeit
PMS übernimmt ein redundantes Design und unterstützt eine duale Netzwerkredundanzkonfiguration, um eine hohe Zuverlässigkeit und Stabilität des Systems zu gewährleisten.

Parameter

Artikel	Spezifikationen
Prozessor	ARM Cortex-A7, Hauptfrequenz 528MHz
Speicher	256MB DDR3 + 256MB NAND Flash
Frequenz und Stromverbrauch	50Hz (45 ~ 65Hz), Stromverbrauch≤10W
Spannung	AC / DC220V (85-265V)
RS485 serieller Port	8-Kanal-Optocoupler-Isolation
RJ45 Ethernet-Port	2-Kanal 10/100M adaptiv
Andere Schnittstellen	1 * RS232-Management-serieller Port + 1 * USB 2.0 + SD-Karte Standard-Slot + 4G-Schnittstelle (DI, DO optional)
Protokollunterstützung	Geräteseite: Modbus RTU/TCP, DL/T 645-1997, DL/T 645 usw.
Protokollunterstützung	Hauptstationsseite: Modbus TCP, 104, SNMP, MQTT-Protokoll, etc.
Sicherheit	Leistungsfrequenz hält Spannung: 1min Dauer zwischen Stromversorgung und Kommunikationsanschlüssen: 2kV (220V-Ausrüstung), 1,5kV (24V-Ausrüstung)
Sicherheit	Isolationswiderstand: Unter allgemeinen Testatmosphärischen Bedingungen sind die Eingangs- und Ausgangsklemmen zum Gehäuse größer als 100MΩ
Arbeitsumgebung	Arbeitstemperatur: -20 ℃ ~ + 55 ℃
	Lager- und Transporttemperatur: -25 ℃ ~ + 70 ℃
	Relative Luftfeuchtigkeit: ≤ 95% (+25 ℃)
	Höhe: ≤ 2500m
Elektrische Leistung	GB/T 17626.2-2018 Elektrostatische Entladung Immunität Test Stufe 4
	GB/T 17626.3-2016 Radiofrequenz Elektromagnetische Feld Strahlung Immunität Test Stufe 3
	GB / T 17626.4-2018 Elektrische schnelle transiente Pulsgruppe Immunitätstest Stufe 4
	GB/T 17626.5-2019 Surge (Impact) Immunitätstest Stufe 4
