Produkteinführung

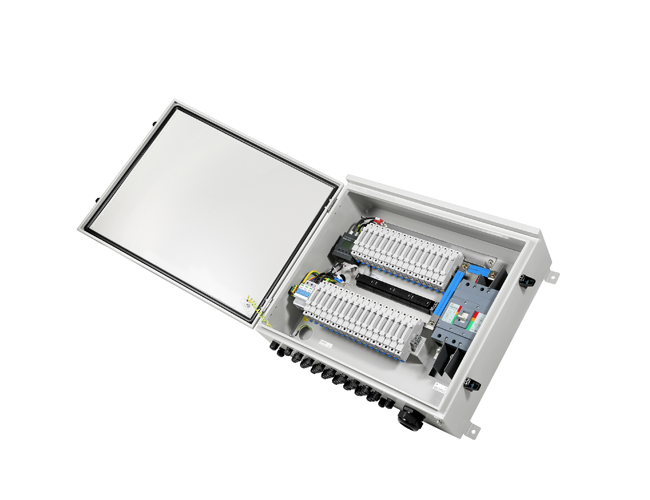

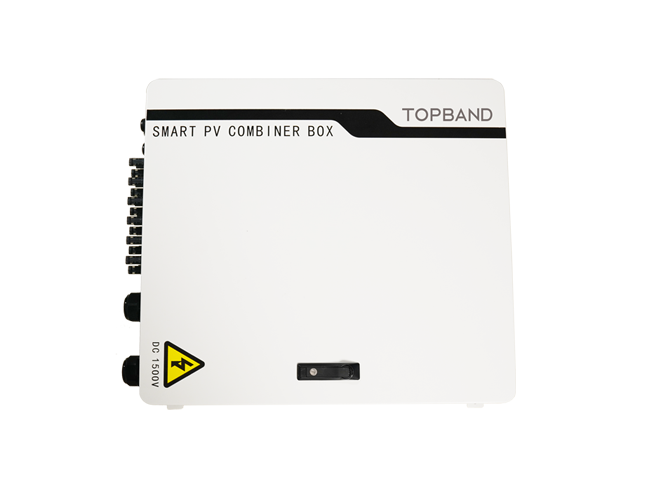

DC-Combiner-Box ist eine Schlüsselausrüstung in Photovoltaik-Stromerzeugungssystemen, die verwendet wird, um die DC-Ausgangsströme mehrerer Photovoltaik-Module zu konvergieren, die Verbindung mit Wechselrichtern zu vereinfachen und die Zuverlässigkeit und Wartungskomfort des Systems zu verbessern. Es wird normalerweise zwischen Photovoltaik-Modulen und Wechselrichtern installiert, mit Funktionen wie Blitzschutz, Überstromschutz und Überwachung.

Anwendung

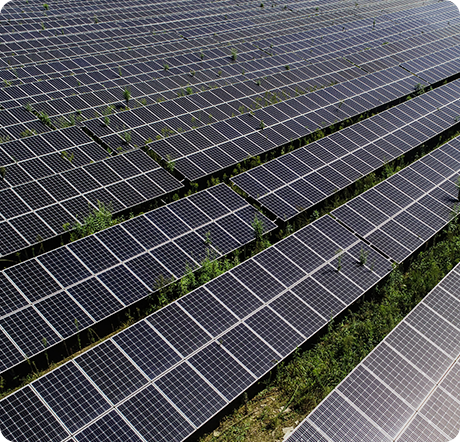

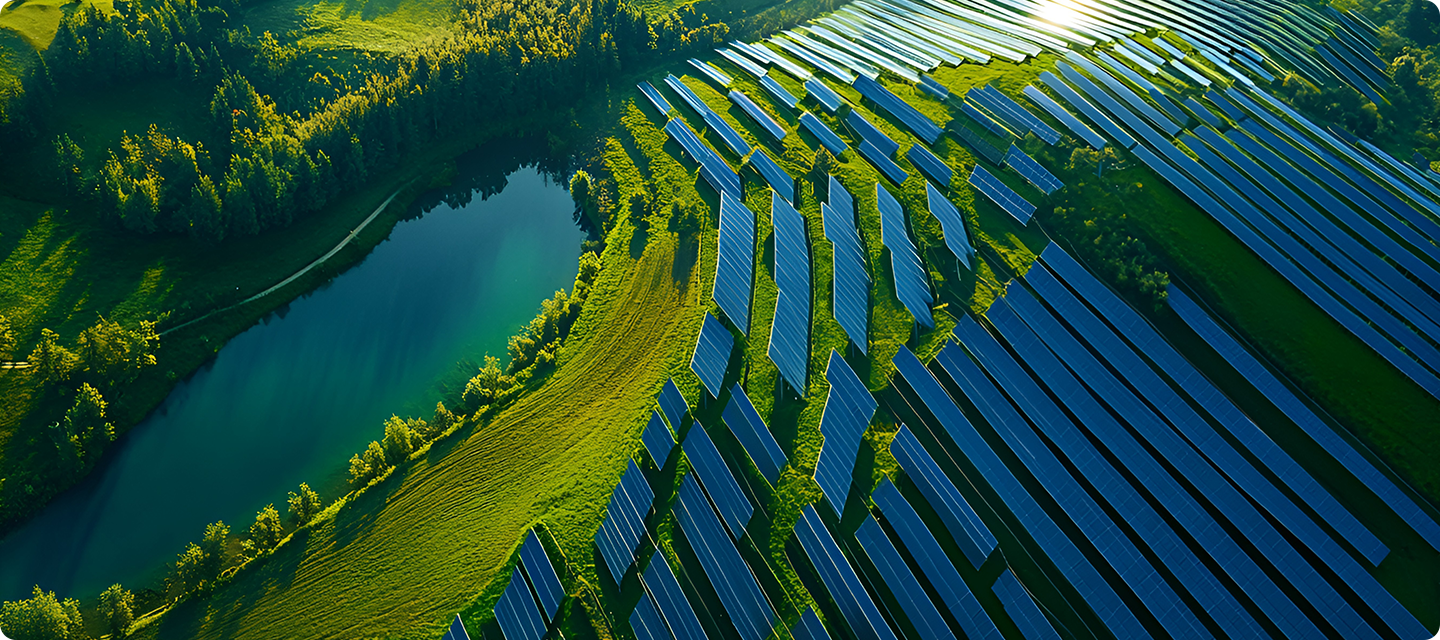

: Zentralisiertes Photovoltaik-Kraftwerk
Verwendet in großen Photovoltaik-Kraftwerken, um die Verbindungsleitungen zwischen Komponenten und Wechselrichtern zu reduzieren und die Systemzuverlässigkeit zu verbessern.

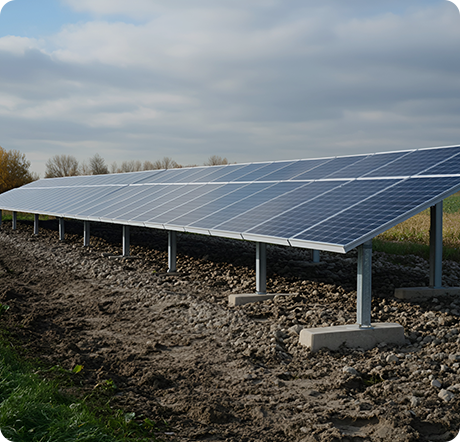

: Verteiltes Photovoltaik-System
Geeignet für verteilte Photovoltaik-Projekte wie Wohndächer und Gewerbegebäude, Vereinfachung der Systemstruktur und Anpassung an komplexe Installationsumgebungen.

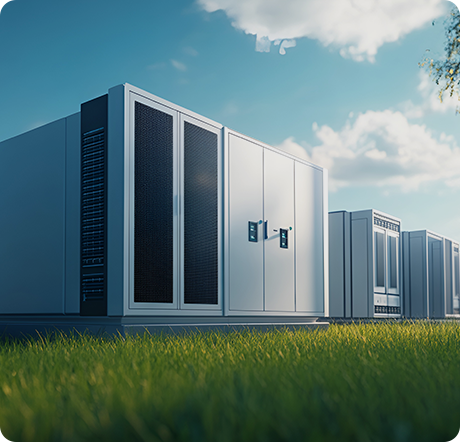

: Energiespeicher
Verwendet für DC-Eingangskonvergenz in Energiespeichersystemen, um den sicheren Betrieb des Systems zu gewährleisten.

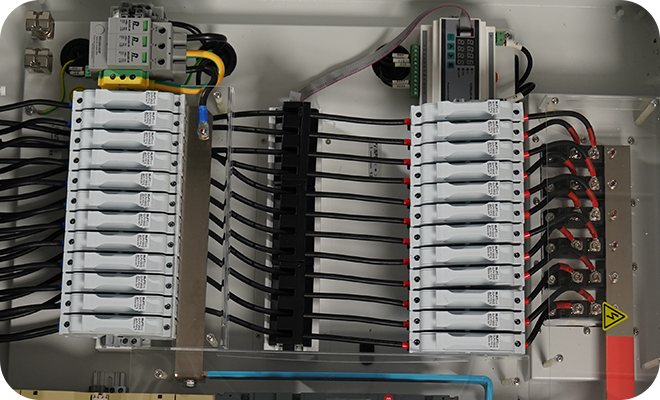

: Mehrkanaleingang und Konvergenz
Unterstützt mehrere Eingänge von Photovoltaik-Modulen (wie 8, 12, 16, 24), mit jedem Strom bis zu 11A und maximal 15A, um die Anforderungen von Photovoltaik-Systemen verschiedener Skalen zu erfüllen.

: Mehrere Schutzfunktionen
Jeder Eingang ist mit einer photovoltaischen spezifischen Sicherung ausgestattet, um den Stromrückfluss im Falle eines Bauteilausfalls zu verhindern. Ausgestattet mit DC-Hochspannungs-Blitzschutz, haben sowohl positive als auch negative Pole Blitzschutzfunktion und können einem maximalen Blitzstrom von 80kA standhalten. Anti Reverse Dioden verhindern den Stromkreis zwischen den Saiten.

: Intelligente Überwachung und Kommunikation
Die intelligente Kombinationsbox verfügt über eine eingebaute Überwachungseinheit, die Echtzeitdaten zu jedem Strom, Busspannung, Boxtemperatur, Blitzschutzstatus und Schalterstatus sammeln und über die RS485-Schnittstelle aus der Ferne übertragen kann.

: Hohes Schutzniveau
Das Schutzniveau erreicht IP65, mit wasserdichten, staubdichten, rostdichten und salzsprühbeständigen Funktionen, geeignet für raue Umgebungen im Freien.

Parameter

Produkt Modell	PowerSA-SU24	PowerSA-SU16	PowerSA-SU12	PowerSA-SU8
DC-Eingang	17 ~ 24	13 ~ 16	8 ~ 12
Max Eingangsspannung	1000Vdc
Aktuelle / String	0 ~ 20A
Max Ausgangsstrom	250A	160A/200A	100A / 125A / 160A	≤100A
Eingang wasserdicht Port	PG9/PG11
Ausgabe wasserdicht Port	PG21 ~ 32	PG19 ~ 25	PG16 ~ 21	PG13.5 ~ 19
Überwachungsmodul (optional)	Erkennen Sie die Busbar Spannung jedes Stroms, Schaltung Schalterstatus, Blitz Schutzstatus, Schranktemperatur
Kommunikationsmethode/Protokoll	RS485 / Standardprotokoll MODBUS-RTU
Zubehör & Schutz	PV-SPD (Standard), Schalterstandsüberwachung (optional), Blitzschutzausfallüberwachung (Standard), Kommunikationsschnittstelle: Standard (für Intelligenten Typ)
Anti-Reverse-Funktion	Konfigurieren Sie modulare Anti-Reverse-Diode (optional)
Eingangskabel	4~6mm² PV-Kabel
Temperatur & Luftfeuchtigkeit	Arbeiten Temp:-40+85℃ , Luftfeuchtigkeit 95% Nicht kondensierende und nicht korrosive Gasstellen
Höhe	Max Arbeitshöhe: 5000m (& gt; 3000m Lastverscheidung)
Leistungsverbrauch des Detektionsmoduls	Arbeiten ≤8W
Hilfe Stromversorgung	AC85V ~ 265V / DC24V (± 10%) / DC200V ~ 1000V
Schrankmaterial	Heißverzinktes Stahlblech / Edelstahl / SPCC / Kunststoff
IP-Klasse	IP65
Größe (mm)	850500200	800 * 500 * 180	720500180	630500180
Gewicht	10 ~ 35KG
