Produkteinführung

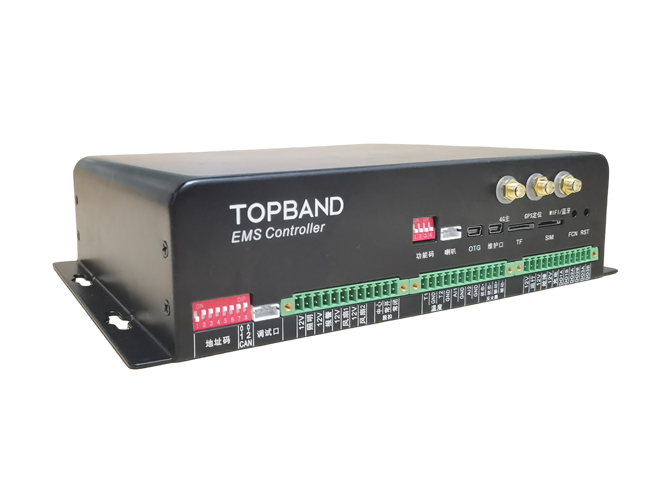

Der Energiespeichercontroller ist ein intelligentes Gerät, das mehrere Steuerstrategien und Algorithmen integriert, die zur präzisen Verwaltung von Batterielade- und Entladungsprozessen verwendet werden, um die Betriebseffizienz und die Lebensdauer von Energiespeichersystemen zu optimieren. Es kann in Verbindung mit Batteriemanagementsystemen (BMS), Energiespeicherrichtern (PCS) und anderen Geräten funktionieren, um ein umfassendes Management von Energiespeichersystemen zu erreichen.

Anwendung

: Spitzenrasierung und Frequenzregelung des Stromnetzes
Freisetzen Sie den Energiespeicher während Spitzenlastzeiten und laden Sie ihn während niedriger Lastperioden auf, um die Effizienz des Netzbetriebs zu optimieren.

: Zugang zu erneuerbaren Energien
Gleichung der Leistungsschwankungen erneuerbarer Energiequellen wie Sonne- und Windkraft und Verbesserung der Stabilität des Stromnetzes.

: Mikronetzbetrieb
Bereitstellen Sie eine stabile Stromstützung während des isolierten Betriebs von Mikronetzen, um die Stromqualität der lokalen Nutzer zu gewährleisten.

: Industrielle und kommerzielle Energiespeicherung
Senken Sie die Stromkosten und verbessern Sie die wirtschaftlichen Vorteile durch Spitzenrasierung, Talfüllung, Nachfragekontrolle und andere Methoden.

: Virtuelles Kraftwerk
Als Randknoten eines virtuellen Kraftwerks beteiligen Sie sich an der nachfrageseitigen Reaktion des Stromnetzes und optimieren Sie die Energieplanung.

: Laden von Elektrofahrzeugen
Optimieren Sie Ladestrategien, verbessern Sie die Ladeeffizienz und reduzieren Sie den Lastdruck auf das Stromnetz.

: Zuhause Energiespeicher
Kombination von Photovoltaikanlagen zur Erzielung der Selbstversorgung im Stromverbrauch der Haushalte und zur Sicherstellung des grundlegenden Strombedarfs bei Stromausfallen.

: Lade- und Entladungsmanagement

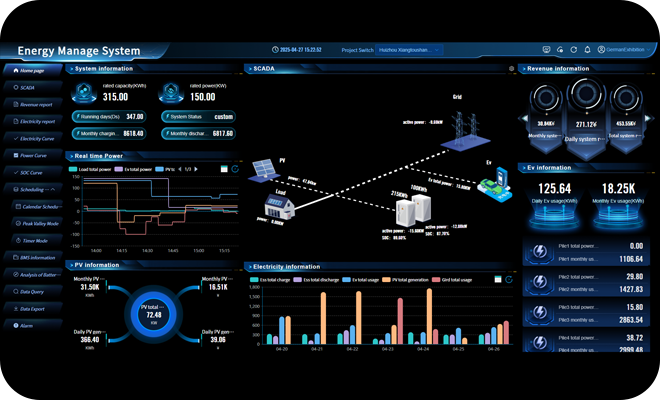

Steuern Sie den Lade- und Entladungsprozess der Batterie, einschließlich Konstantstromladen, Konstantspannungsladen, Trickelladen, Entladungsabschnitt usw., um Überladen und Überladen zu verhindern und die Lebensdauer der Batterie zu verlängern.

: Statusüberwachung und Datenanalyse
Echtzeitüberwachung von Batteriespannung, Strom, Temperatur und anderen Bedingungen, Aufzeichnung von Lade- und Entladungsdaten, Analyse der Batterieleistung und Schaffung einer Grundlage für die Systemoptimierung.

: Energieplanung und -optimierung

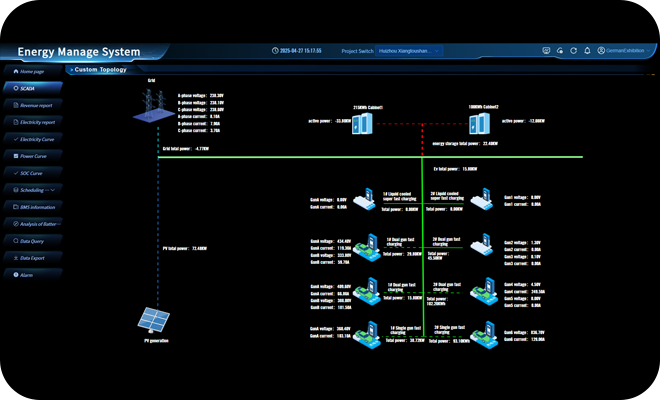

Intelligente Planung der Energiespeicherung und -freisetzung basierend auf Netznachfrage, Batteriestatus und Strompreissignale, die Funktionen wie Spitzenrasierung und Talfüllung, Nachfragesteuerung, Frequenz- und Spannungsregelung erreicht.

: Kommunikation und Kompatibilität

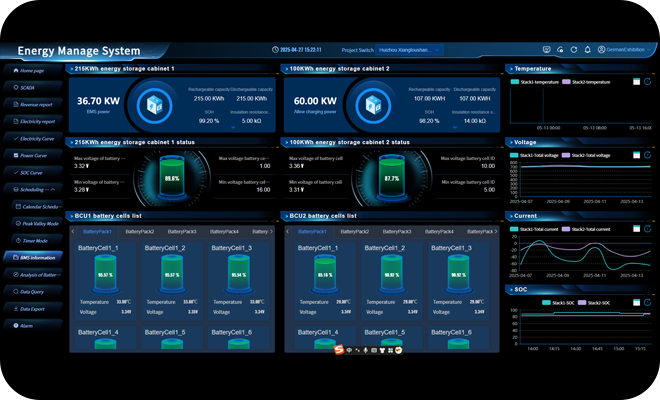

Unterstützt mehrere Kommunikationsprotokolle wie Modbus, MQTT, IEC104 usw. und kann mit Photovoltaik-Wechselrichtern BMS、Nahtlose Integration von Ladestationen und anderen Geräten verwendet werden.

Parameter

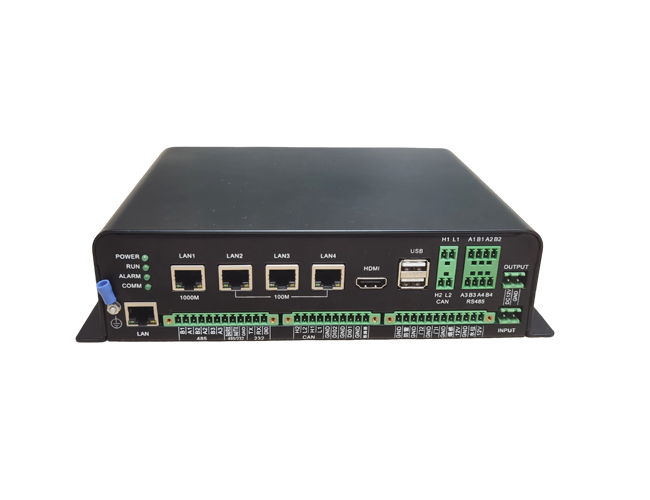

Ausrüstungsprojekt	Spezifikationen
CPU	ARM Cortex-Serie Vierkernprozessoren
Stromversorgung	12VDC, 15A
Arbeitsstromverbrauch	Unter 12VDC liegt der durchschnittliche Stromverbrauch im Leerlaufzustand (keine Lichter eingeschaltet, keine 4G-Kommunikation) unter 7W;
Arbeitstemperatur	-30 ℃ ~ + 65 ℃
Lagertemperatur	-40 ℃~ +85 ℃
Externe Abmessungen	Maximale Außenabmessungen: 245mm * 169mm
Kurze Entfernung drahtlos	Ein Kanal Bluetooth-Schnittstelle, die im Basismodus oder im Low-Power-Modus arbeitet
Kurze Entfernung drahtlos	Ein Kanal WIFI-Schnittstelle, integriert mit Bluetooth auf dem gleichen Modul
Wireless 4G	Ein PCIE kann mit der Option des GPS in ein 4G-Kommunikationsmodul des Vollnetzwerks angeschlossen werden.
SIM-Karte-Slot	1 SIM-Kartenschnittstelle, fügen Sie halbgrößere Karte ein
Netzwerkport	1 separater Netzwerksegment Netzwerkport
Netzwerkport	3 Netzwerkanschlüsse im gleichen Netzwerksegment
USB	2-Kanal-USB
USB	1 OTG USB (zur Programmdebugging)
Serielle Kommunikation	Das Motherboard (obere Schicht) ist mit vier RS485-seriellen Ports ausgestattet (Schalten zwischen Senden und Empfangen von Signalen, die andere Partei verlangt, den Rücksenden um 2ms zu verzögern)
Serielle Kommunikation	Die Unterplatte (untere Schicht) ist mit vier RS485-seriellen Anschlüssen ausgestattet (Schalten zwischen Senden und Empfangen von Signalen, wodurch die andere Partei das Rücksenden um 2 ms verzögert) und einem RS232-seriellen Anschluss.
Debug UART	Motherboard (obere Schicht) 1 Kanal, MINUSB-Form, kann über ein USB-Kabel an einen PC angeschlossen werden, Super-Terminal, um Debugging-Informationen anzuzeigen.
Debug UART	Subboard (untere Schicht) mit einem Single-Chip-Mikrocontroller-Simulationsnadelbrennenden 4PIN-Porthalter.
Kann	Das Motherboard (obere Schicht) verfügt über 2 CAN-Anschlüsse, die jeweils mit einem 120 Ohm Anschlusswiderstand ausgestattet sind. Der CAN1-Port ist intern mit dem CAN1-Port der Sekundärplatte verbunden.
Kann	Die Unterplatte (untere Schicht) verfügt über 2 CAN-Anschlüsse, die jeweils mit einem 120 Ohm Anschlusswiderstand ausgestattet sind, der über die beiden rechtesten Positionen des 8-Bit-Dip-Schalters angeschlossen oder getrennt werden kann.
Stimme	1 Lautsprecherschnittstelle, Lautstärke weniger als 1,5 W, externer 8-Ohm-Lautsprecher.
Festplatte	Intern liefert SATA-Signal und 5VDC-Steckdose für die Stromversorgung und kann optional an eine tragbare Festplatte angeschlossen werden.
Hochauflösende Anzeige Port	HDMI-Stecker Typ A (HDMI-19plug Typ A) mit einem Kanal; Reservieren Sie einen 12VDC-Ausgang für einen Bildschirm.
Schlüssel	1 RST-Reset-Taste, 1 Funktionstaste
Anzeigelicht	1 Stromanzeigeleuchte, 3 Statusanzeigeleuchte
Buzzer	Interne 1
TF-Kartenhalter	1pcs, verwendet für das Brennen von Programmen
RTC	Interne 1, kann mit CR2032-3V_200mAh Batterie für RTC Uhr Stromversorgung
Zustandseingabe	Reservieren Sie 2 Statuserkennungskanäle (leere Node-Eingang, die gleiche unten)
	Statuserkennung eines Kanalschalters
	Ein Kanal Blitzschutz Status Erkennung
	2-Kanal Tür Status Erkennung
	Ein Kanal Raucherkennung Status Erkennung
	Ein Kanal Wasserstand Erkennung
	Ein Kanal Brandschutzstatus Erkennung
Umschaltung Ausgabe	Ein Kanal Beleuchtung Steuerung Ausgang, DC12V MAX 1A
	Ein Kanal Alarmsteuerung Ausgang, DC12V MAX 1A
	2-Kanal DC-Ventilator-Steuerausgang, DC12V MAX 1A
	Ein Kanal Ausflug Steuerausgang (Kontaktkapazität AC250V 3A oder DC30V 3A)
	Ein Kanal Feuersteuerung Ausgang, DC12V größer als 700mA elektrischer Start, Start-Impuls für mehr als 1 Sekunde Dauer
	3-Kanal externe Statuslicht Steuerausgänge, DC12V maximal 1A
	3-Kanal reservierter Relais-Steuerausgang, Kontaktkapazität 250VAC 1A
Analoger Eingang	2-Kanal 0-5V DC analoge AD-Eingang
Analoger Eingang	2-Kanal NTC 10K B3950 Temperatursensoreingang
Kommunikationsadresseneinstellung	Die Unterplatte verfügt über einen 6-stelligen Dip-Schalter zur Einstellung der Kommunikationsadresse des CAN-Anschlusses 1, der standardmäßig zur Kommunikation mit der Hauptplatte verwendet wird
Digitale Temperaturerfassung	Auf der Sekundärplatte befindet sich ein digitaler Temperatursensor DS18B20, der zur Messung der Innenlufttemperatur des Gerätes verwendet wird.
Cloud Management	Unterstützung
Netzwerkzeitung	Unterstützung NTP / RTC-Uhrsynchronisierung

EMS

Energiespeicher Controller
