KYN28A-12 Metall gepanzerte abnehmbare Schalterschrank

•Schrankstruktur

•Fünf Präventionsfunktionen

•Handwagen-Design

•Abteilungsdesign

•Intelligente Funktionen

Produkteinführung

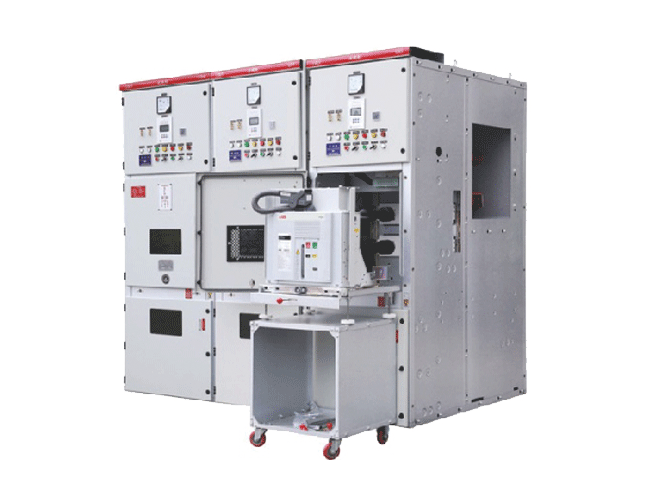

KYN28A-12 Metall gepanzerte abnehmbare Schaltgerät ist ein Innenraum komplette Verteilungsgerät geeignet für 3,6-12kV, dreiphasige AC 50Hz Single Busbar und Single Busbar segmentierte Systeme. Es wird hauptsächlich verwendet, um elektrische Energie zu empfangen und zu verteilen sowie Schaltungen zu steuern, zu schützen und zu überwachen.

Anwendung

: Stromsystem

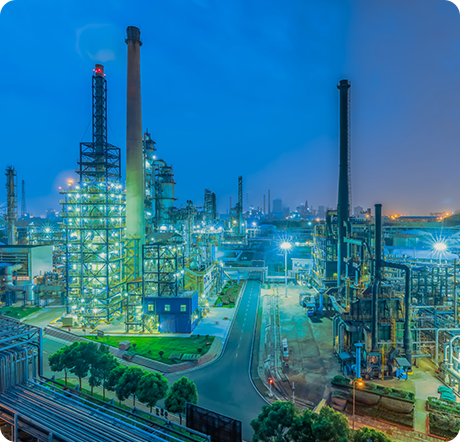

: Industriegebäude

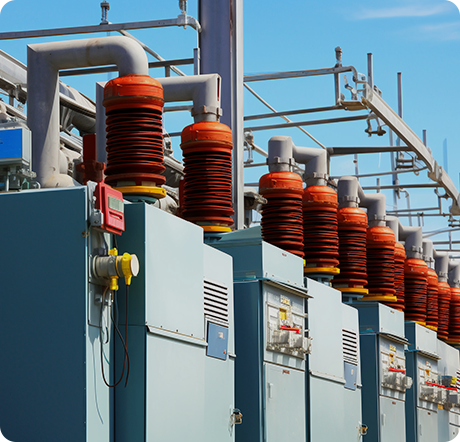

: Transformator-Unterstation

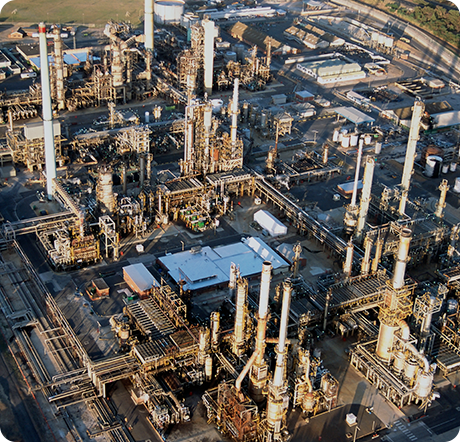

: Kraftwerk

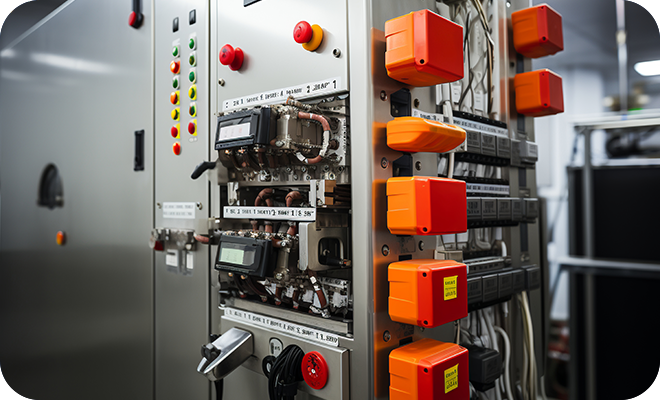

: Schrankstruktur
Hergestellt aus hochwertiger Aluminium-zinkbeschichteter Stahlplatte, verarbeitet durch PräzisionsCNC-Werkzeugmaschinen, hat es hohe Festigkeit, Korrosionsbeständigkeit und Oxidationsbeständigkeit. Die Gesamtstruktur ist kompakt und das Aussehen ist schön.

: Fünf Präventionsfunktionen
Ausgestattet mit umfassenden Fehlbetriebsfunktionen, einschließlich der Verhinderung des versehentlichen Öffnens und Schließens von Schaltern, der Verhinderung des Schubens und Ziehens von Schalterwagen unter Last, der Verhinderung des Live-Schließens von Erdungsschaltern, der Verhinderung des Schließens des Erdungsschalters in der geschlossenen Position und der Verhinderung des versehentlichen Eintritts in Live-Fächer.

: Handwagen-Design
Der Handwagen ist isoliert und mit dem Schrank abgestimmt, was einen flexiblen Betrieb ermöglicht und den Wechsel zwischen Trennung, Prüfung und Arbeitspositionen ermöglicht. Es gibt verschiedene Arten von Handwagen, einschließlich Schalter Handwagen, Spannungstransformator Handwagen, Isolierung Handwagen, etc.

: Intelligente Funktionen
Konfigurierbares intelligentes Mess- und Steuerschutzgerät, das Online-Temperaturmessung, Fernbedienung des Erdungsschalters, elektrische Schaukeln in und aus Handwagen und andere Funktionen unterstützt.

Parameter

Artikel		Einheit	Ausgestattet mit VS1, VD4, VK Vakuumschaltern
Nennspannung		KV	12
Nennlicher Isolationsgrad	Blitzimpuls widerstehen Spannung (Vollwelle)		(Phase zu Phase, relativ zum Boden) 75, (Bruch) 85
	1mim Leistungsfrequenz hält Spannung		(Phase zu phase, relativ zu ground) 75, (Bruch) 85
Nennfrequenz		Hz	50
Bewertete aktuelle		Ein	630, 1250, 1600, 2000
Nennschlussbrechstrom		KA	16, 20, 25, 31,5, 40	45 und 50
4S bewertete Kurzzeit widerstehen Strom			16, 20, 25, 31,5, 40	45, 50
Kurzschlussphotosynthetischer Nennstrom			40, 50, 63, 80, 100	100 und 125
Nennstrom der thermischen Stabilität der Hauptleiste			40, 50, 63, 80, 100	100 und 125
Nennliche Betriebsfolge			0-0,3s-C0-180s-C0 (40 und 50KA sind 0-180s-C0-180s-C0)
Nennstrom der thermischen Stabilität der Hauptleiste		KA	25, 31,5	40, 50
Zwischenphasenzentrum Abstand		mm	210(150, 165)	230(275)
Bewertete Kurzschlussstrom-Unterbrechungszeiten		zeit	≥50	≥50
Nennstrombrechzeiten für Kurzschluss		Zeit	≥20000
Mechanische Lebensdauer des Vakuumschalters		Zeit	2000
Nennspannung der Öffnungs- und Schließspulen		V	DC220 / 110V, AC220 / 110V
Nennleistung der Öffnungs- und Schließspulen		W	VD4/250, VS1/300, VK, VB/385
Nennspannung des Energiespeichermotors		V	DC220/110
Nennleistung des Energiespeichermotors		W	VD4/250, VS1/100, VK, VB/40
Energiespeicherzeit		S	≤10
Shell Schutzstufe			IP4X
