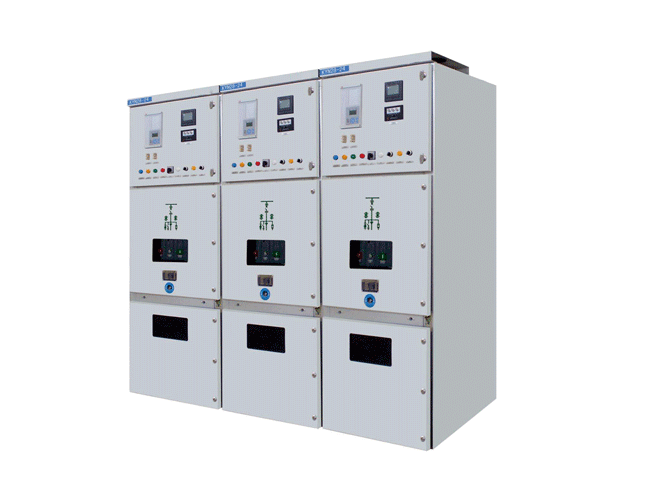

KYN28-24 Metall gepanzerte abnehmbare Schalterschrank

•Kompakte Schrankstruktur

•Fünf Präventionsfunktionen

•Mehrere Handwagenkonfigurationen

•Zuverlässige Isolationsleistung

•Sicheres und zuverlässiges Verriegelungsgerät

•Flexible Installation

Produkteinführung

KYN28-24 Metall gepanzerte abnehmbare Schalter ist ein Hochspannungsschalter geeignet für Indoor-Dreiphasen 50 / 60Hz, Nennspannung 24kV Stromanlagen. Es wird hauptsächlich in Kraftwerken, Unterstationen, Industrie- und Bergbauunternehmen und Hochhäusern verwendet, um elektrische Energie zu empfangen und zu verteilen sowie Schaltungen zu steuern, zu schützen und zu überwachen.

Anwendung

: Eisenmetallurgie

: Mineralentwicklung

: Stromsystem

: EPC Generalunternehmer

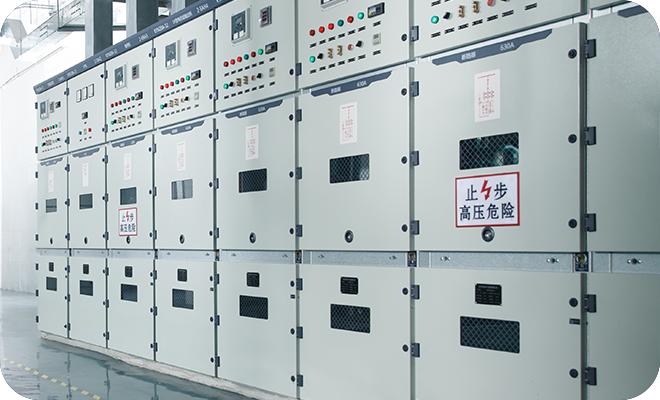

: Kompakte Schrankstruktur
Durch die Annahme einer montierten Struktur haben die Komponenten eine starke Universalität, besetzen eine kleine Fläche und sind einfach zu produzieren und zu installieren.

: Fünf Präventionsfunktionen
Es hat die Funktion, Fehlbetrieb zu verhindern, einschließlich verhindern, dass sich der Handwagen mit Last bewegt, verhindern, dass der Schalter schließt, wenn der Erdungsschalter geschlossen ist, verhindern, dass der Erdungsschalter schließt, wenn er lebt, und verhindern, dass er versehentlich in den lebenden Bereich eintritt.

: Mehrere Handwagenkonfigurationen
Mehrere Arten von Schalter-Handwagen, Spannungstransformator-Handwagen, Blitzschutz-Handwagen, Isolation-Handwagen usw. können konfiguriert werden, mit guter Austauschbarkeit und flexibler Bedienung.

: Zuverlässige Isolationsleistung
Die Hauptschaltung nimmt eine Verbunddämmung an, und die Stromschiene nimmt ein wärmeschrumpfbares Isolationsmaterial oder eine Epoxidbeschichtung an, um die Elektrodenform zu optimieren und die Isolationsleistung zu gewährleisten.

Parameter

element		Einheit	Technischer Parameter
Nennspannung		KV	24
Bewertete Isolierungsstufe	Blitzimpuls widerstehen Spannung (volle Welle)		(Phase zu Phase, relativ zum Boden) 125, (Bruch) 145
Bewertete Isolierungsstufe	1mim Leistungsfrequenz widerstehen Spannung		(Phase zu Phase, relativ zum Boden) 65, (Fraktur) 79
Nennstrom	A	630 und 1250	2000 und 3150
Nennschlussbrechstrom	KA	25, 31,5, 63, 80	31,5
Nennschlussschlussstrom (Spitze)		63	80
Nennstärke widerstehen Strom (Spitze)		63	80
Bewertete Kurzzeit widerstehen Strom/4S		25	31.5
Nennliche Betriebsfolge			0-0.3s-C0-180s-C0
Bewertete Kurzschlussstrom-Unterbrechungszeiten		tim	20
Mechanische Lebensdauer des Vakuumschalters		Zeit	≥10000
Mechanische Lebensdauer von Isolier- und Erdungsschaltern		Zeit	2000
Nennspannung der Öffnung und Schließen von Spulen		V	DC220 / 110V, AC220 / 110V
Nennspannung des Energiespeichermotors		V	DC220/110
Energiespeicherzeit		S
Schutzniveau			IP4X
Busbar-System			Single Busbar, segmentierte Single Busbar
Abmessungen (Breite * Länge * Höhe)		mm	1000 * 1870 * 2400
Gewicht		kg	Über 1240
