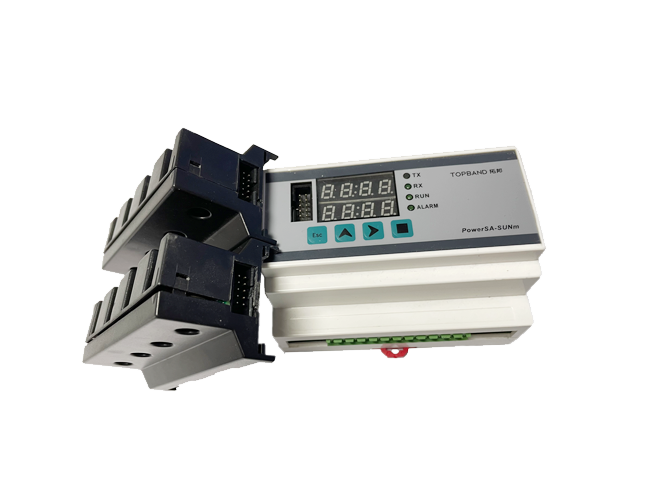

Überwachungseinheit Confluence Box

•Strom- und Spannungsüberwachung

•Überwachung des Zustands der Ausrüstung

•Alarm- und Schutzfunktionen

•Kommunikation und Datenübertragung

Produkteinführung

Die Überwachungseinheit des Kombinators ist ein Schlüsselgerät, das in Photovoltaik-Systemen verwendet wird, um den Betriebszustand des Kombinators zu überwachen und zu verwalten, und wird in Photovoltaik-Kraftwerken und verteilten Photovoltaik-Stromerzeugungssystemen weit verbreitet.

Anwendung

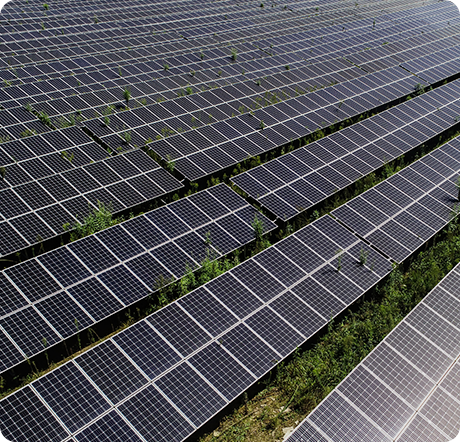

: Großes Photovoltaik-Kraftwerk
Hohe Spannung und hoher Strom-Design, um die Fernübertragungsanforderungen zu erfüllen. Intelligente Überwachungsintegration verbessert die Effizienz des Kraftwerksbetriebs und -verwaltungs.

: Verteiltes Photovoltaik-System
Kompaktes Design, geeignet für begrenzte Räume wie Dächer und Wände. Hohes Schutzniveau, anpassbar an veränderte Klimaumgebungen.

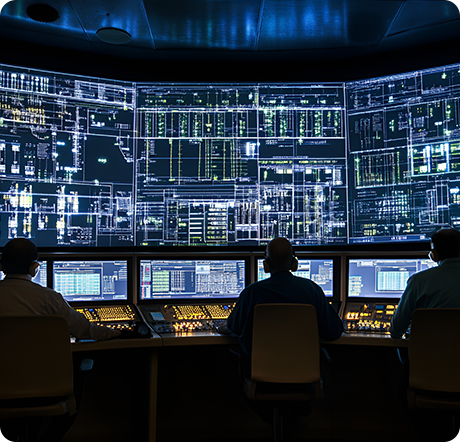

: Intelligentes Betriebs- und Wartungssystem
Echtzeit-Datenübertragung und Fernbedienungsfunktionen, die präventive Wartung unterstützen.

: Strom- und Spannungsüberwachung
Echtzeitüberwachung des Stroms jedes Zweigs und der Gesamtspannung nach der Konvergenz mit einer Messgenauigkeit von ± 1%. Unterstützt mehrere Messbereiche, wie Strommessung von 0 bis 20A und Gleichspannungsmessung von 50V bis 1200V.

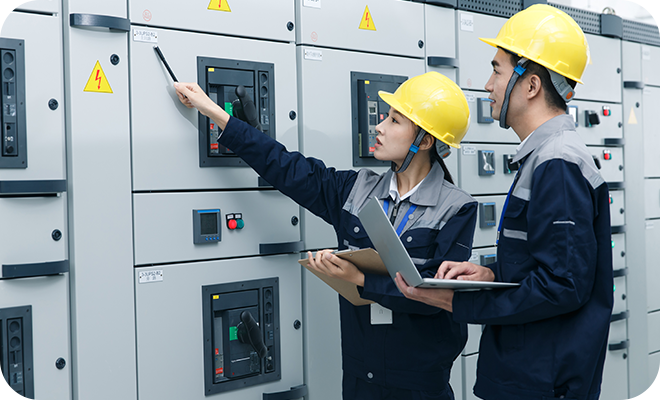

: Überwachung des Zustands der Ausrüstung
Überwachen Sie den Status von Blitzhaltern und Gleichstromschaltern, einschließlich Ein-/Ausschaltstatus und Fehlerauslösestatus. Stellen Sie Temperaturüberwachungsfunktion zur Verfügung, die die Innentemperatur oder die äußere Umgebungstemperatur des Kombinators messen kann.

: Alarm- und Schutzfunktionen
Unterstützung von oberen und unteren Grenzalarmen für Parameter wie Strom, Spannung und Temperatur. Ausgestattet mit Lichtbogenerkennungsfunktion, kann es potenzielle Lichtbogenfehler effektiv identifizieren.

: Kommunikation und Datenübertragung
Ausgestattet mit RS485-Schnittstelle und unterstützendem Modbus RTU-Protokoll können die gesammelten Daten in das Überwachungssystem hochgeladen werden. Einige Überwachungseinheiten unterstützen drahtlose Kommunikation für die Fernüberwachung.

Parameter

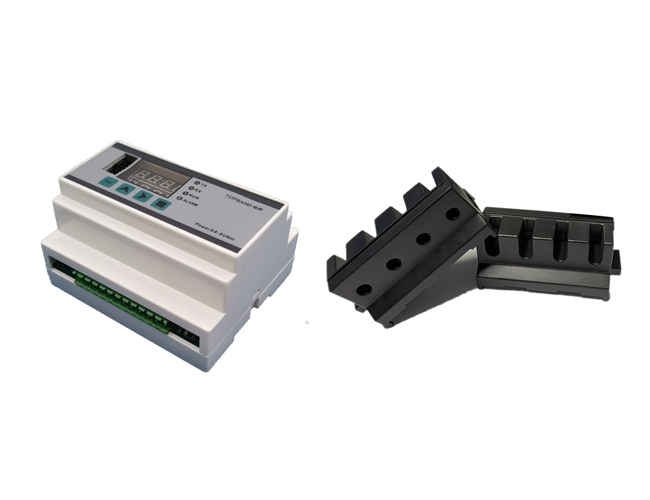

Projekt: Modellnummer TB-DCMG

Parameter

Maximale Systemspannung1500V

Max Eingang Nr.24

Unterstützung ReisefunktionJa

Externe StromversorgungNein, die Busbar wird direkt angesteuert

Erkennungsstrombereich-20~+20A

Kommunikationsmethode RS485/Modbus-RTU

Erkennungsgenauigkeit 1%

Installation Schieneninstallation
